小智审图 v3.3.1

小智审图是一款非常专业的智能审图软件，本作用于辅助人工审查图纸。目前开放的功能为民用建筑结构专业的梁配筋强条审查。还可以抽查、复查、预查。需要的快点下载试试吧。

小智审图功能介绍：

1、小智审图有什么作用?

小智审图是建筑行业的智能审图助手，用于辅助人工审查图纸。目前开放的功能为民用建筑结构专业的梁配筋强条审查。建筑专业审查功能将于近期开放，敬请期待。

建议你将小智审图用于图纸的抽查、复查、预查。

2、小智审图可以审查哪些强条?

小智审图当前已开放结构设计专业梁（框架梁）配筋强条的审查，可审查的强条有：

《混凝土结构设计规范》11.3.6-1条：上部钢筋、下部钢筋的最小配筋率;

《混凝土结构设计规范》11.3.6-2条：下部钢筋与上部钢筋的配筋率比值;

《混凝土结构设计规范》11.3.6-3条：梁端加密区间距;

《建筑抗震设计规范》6.3.3-3条：最小箍筋直径要求;

《建筑抗震设计规范》6.3.3-1条：受压区高度和有效高度之比;

3、使用环境及支持的文件格式支持Windows XP及以上操作系统。

支持AutoCAD、天正等画图软件的所有dwg图纸格式。

独立运行，不用安装CAD环境，不用指定图层。

小智审图使用帮助：

1、如何使用小智审图进行审查?第一步：从电脑桌面启动、登录小智审图（如未注册账号请先注册），并点击“立即开始”

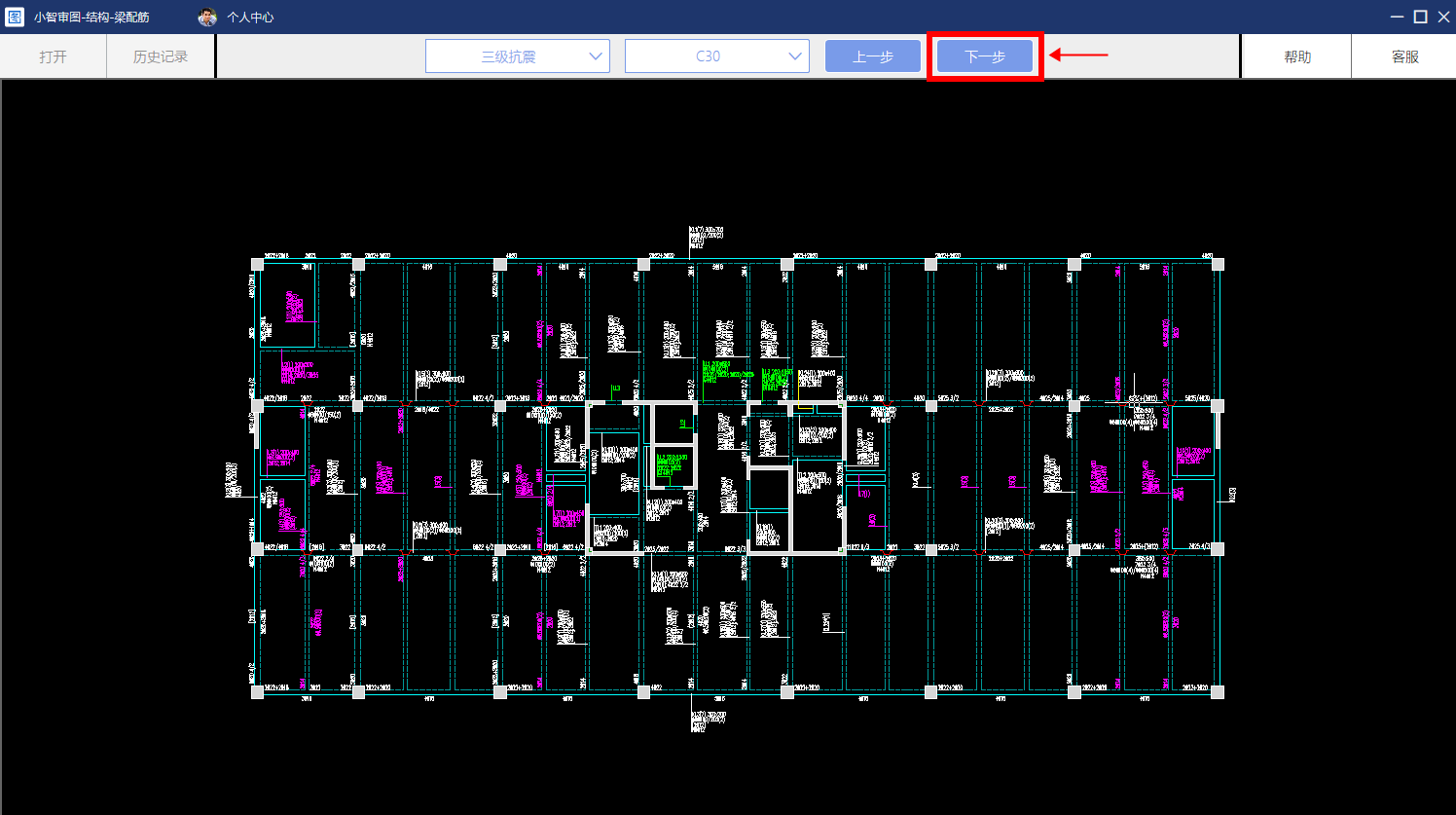

第二步：在审查界面，点击“打开”按钮，打开您要审查的文件;框选完整的梁配筋图，并点击“下一步”

提示：请务必框选完整的梁配筋图（不含图框）;为提高审查速度与精度，请勿框选多张梁配筋图进行审查。

第三步：设置审查参数（抗震等级与混凝土编号），并点击下一步;

第四步：去除干扰数据，如轴线、吊筋及吊筋标注、其他辅助线（如云线）等，并点击“下一步”

提示：如需精细审查，请务必通过第四步的“去除干扰”功能去除干扰数据。请尽量只保留墙、柱、梁及标注信息。请务必去除吊筋信息。为方便操作，产品提供有多种去除方式（按图层去除，框选去除，PL线去除等）。

第五步：等待产品自动审查并查看结果，上部建筑约30秒，地下室约300秒

2、如何查看审查结果?第一步：在审查结果界面顶部，点击“违反强条分类”，产品自动列出违反的所有强条分类并编号

第二步：点击你要查看的强条分类，审查界面右侧自动弹出“违反强条明细”，并列出违反此强条的所有梁

第三步：在右侧点击你要查看的梁，产品将自动定位到梁所在的位置，并用红线标识锁定，弹出具体错误信息。如属误报，可在详情窗口点击“报错”按钮对审查结果进行更正。

3、如何将审查结果转发给同事朋友?第一步：在审查界面的文件列表中，找到需分享的审查结果并点击转发按钮，产品自动弹出分享二维码

第二步：用微信或QQ扫描此二维码，并将HTML5页面分享给同事朋友即可

提示：你需提醒同事朋友安装小智审图产品，并用小智审图产品打开结果文件，用AutoDesk CAD等CAD制图软件打开将无法查看审查结果

小智审图注意事项：

安装时遇到安全软件报风险提示怎么办?如您的电脑装有360安全卫士与腾讯电脑管家之外的安全软件，则可能产生误报。建议您退出或卸载安全软件后再进行安装。

小智审图已通过360安全卫士、腾讯电脑管家双重认证。小智审图团队承诺，小智审图产品无任何破坏用户电脑的行为，请放心安装。
