Protel99se sp6 v1.0

Protel99se sp6是一款非常好用的射击类软件，这款软件中的功能等非常的丰富好用，能够为用户们带来良好的使用体验等，有需要的快来下载使用吧~

Protel99se sp6功能：

1.多图纸设计

一个原理图设计有多种组织图纸方案的方法，可以由单一图纸组成或由多张关联的图纸组成，不必考虑图纸号，protel99se将每一个设计当作一个独立的方案，设计可以包括模块化元件，这些模块化元件可以建立在独立的图纸上，然后与主图连接。作为独立的维护模块允许几个工程师同时在同一方案中工作，模块也可被不同的方案重复使用。

2.原理图连线设计

确定起始点和终止点，Protel99se就会自动地在原理图上连线，从菜单上选择“Place/Wire”后，按空格键切换连线方式，自动连线.任意角度.45连线.90连线，使得设计者在设计时更加轻松自如。

3.检查原理图电性能可靠性

打开LCD Controller.ddb 设计数据库，点取LCD Controller 文件夹下的LCDController.prj原理图设计窗口，Protel99se可以帮助我们进行电气规则检查。

4.同步设计

在Protel99软件中使得原理图与PCB同步是容易的，Protel99se包含一个强大的设计同步工具，使得非常容易地在原理图和PCB之间转移设计信息。

5.建立材料清单

打开“4Port Serial Interface.ddb”设计数据库，找到“4Port Serial Interface”文件夹下面的“4Port Serial Interface.prj”文件设计窗口，选择“Reports”中的“Bill Of Material”菜单，按照导向器所给选项选择，完成选择，一个“Excel”风格的材料清单将被制成。

6.原理图仿真

Protel99se软件还提供了大量的仿真用元件，每个都链接到标准的SPICE模型。5800个仿真用元件分别在Sim.Ddb数据库的28个库中。

在Protel99se中执行仿真，只要简单地从仿真用元件库中放置所需的元件，连接好原理图，加上激励源，单击仿真。

7.布线设计

Protel 99se有三中布线方式：忽略障碍布线(Ignore obstacle)，避免障碍布线(Avoid obstacle)，推挤布线(Push obstacle)。我们可以根据需要选用不同的布线方式，在“Tools”工具菜单下选择“Preferences”优选项中选择不同的布线方式。也可以使用“SHIFT+R”快捷键在三种方式之间切换。

8.信号完整性分析

Protel99se包含一个高级的信号完整性仿真器，它能分析PCB设计和检查设计参数的功能，测试过冲.下冲.阻抗和信号斜率要求。如果PCB板任何一个设计要求(设计规则指定的)有问题，可以从PCB运行一个反射或串扰分析，以确切地查看其情况。

Protel99se sp6安装步骤：

一、在本站下载最新版的Protel99se安装包，双击打开。

二、点击下一步后，输入名称，公司及访问码，如图所示即可。

三、点击【浏览】，选择软件的安装路径;或者直接点击【下一步】，软件会安装在默认的位置。

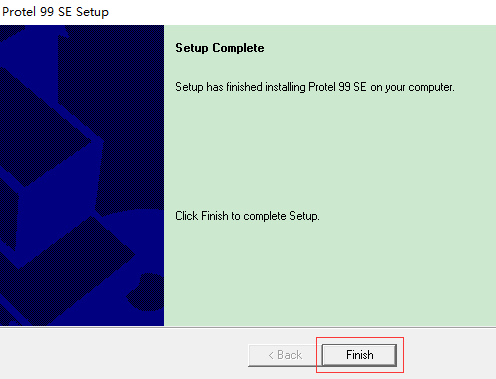

四、耐心等待完成过程，点击【结束】就可以了。

Protel99se sp6使用技巧：

汉化教程

1、双击“Servicepack6”文件夹，点击“protel99seservicepack6.exe”进行sp6破解;

2、接下来汉化，先将C:WINDOWS中的client99se.rcs文件(事实上是英文菜单文件)保存起来，再将“Protel99汉化”文件夹中的CLIENT99SE.rcs复制到windows根目录下替换。

3、然后安装PCB汉字模块：将“pcb-hz”目录下所有的文件复制到Design Explorer 99 se根目录中，注意检查一下hanzi.lgs和Font.DDB文件的属性，将其只读选项去掉。

4、再安装国标码库：将文件“gb4728.ddb(国标库)”复制到Design Explorer 99 se/library/SCH目录中，并将其属性中的只读去掉。

5、再将“Guobiao Template.ddb(国标模板)”文件复制到Design Explorer 99 se 根目录中，并将其属性中的只读去掉。

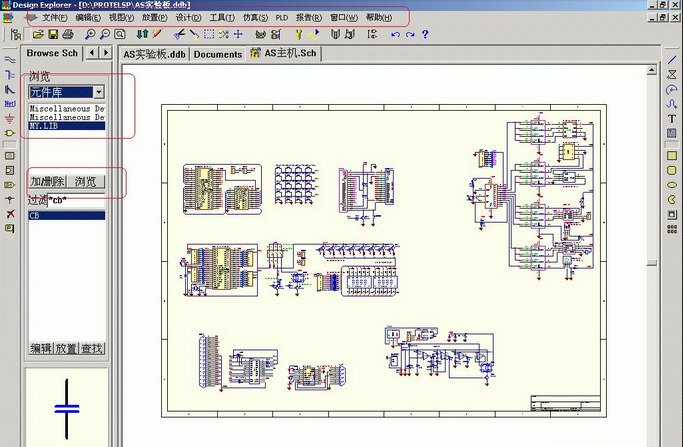

6、汉化完成，打开桌面上的protel 99se图标，即可正常使用。

Protel99se sp6常见问题：

Protel99se中常见的ERC错误

1、Multiple net names on net:检测“同一网络命名多个网络名称”的错误

2、Unconnected net labels:“未实际连接的网络标号”的警告性检查

3、Unconnected power objects:“未实际连接的电源图件”的警告性检查

4、Duplicate sheet mnmbets:检测“电路图编号重号”

解决方法是：在弹出的option对话框中，单击organization标签，在下面的sheet NO.里面填好标号，不要重复了。

5、Duplicate component designator:“元件编号重号”

6、bus label format errors:“总线标号格式错误”

7、Floating input pins:“输入引脚浮接”

8、Suppress warnings:“检测项将忽略所有的警告性检测项,不会显示具有警告性错误的测试报告”

9、Create report file:“执行完测试后程序是否自动将测试结果存在报告文件中”

10、Add error markers:是否会自动在错误位置放置错误符号
