Match up(图形化编程软件) v2.05

Match up(图形化编程软件)是一款非常好用的编程类软件，这款软件中的功能非常的强大，能够很好的帮助用户们去工作、处理一系列的工作事宜，快来下载使用这款软件吧~

Match up(图形化编程软件)使用：

一、Matchup安装步骤

第一步：在本站下载Match up软件

第二步：安装驱动程序

驱动在Matchup安装文件里面的mainboard_driver文件夹里面

驱动文件夹内包含joint主控驱动文件（CH341SER）、Seeeduino主控驱动文件（seeed_usb_serial）等

连接电脑：

将joint主控或者Seeeduino主控通过USB连接到电脑

打开电脑的“设备管理器”，可以看到：

1、如果主控板是Grove joint（橙色的小盒子，2个接口）

注意：joint主控需要按一下上电开关。未正确上电时，主控左下角的绿灯会快速的闪烁;正确上电时，主控板上左下角的绿灯常亮，右下角的红色LED灯闪烁。

点击该端口右键，点击“更新驱动程序”选择正确的驱动文件夹

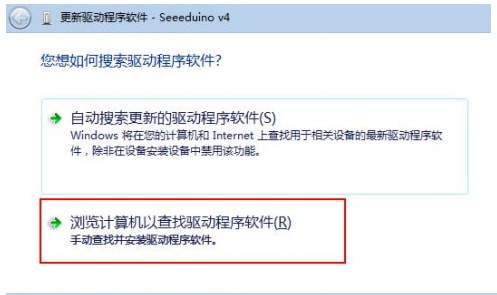

点击“浏览计算机以查找驱动程序软件”;点击“浏览（R）...”

选择正确的驱动文件，点击下一步

安装成功后，该端口前面的黄色感叹号将消失，并且会在“设备管理器”的“端口”处显示该端口及端口号。

2、如果主控板是Seeeduino（红色的板子）

与joint主控的驱动安装一致，点击端口右键，更新驱动文件，选择正确的驱动文件即可。

二、Matchup的使用方法

第一步：电子模块的拖拉

以joint主控说明

在“模块拼接”界面，将“传感器”栏的电子模块拖拉进“输入模块”，将“执行器”栏下的电子模块拖拉进“输出模块”。例如，使用joint主控、“按键模块”和“红色LED灯珠”。

第二步：逻辑模块的拖拉

在“逻辑拼接”界面，将电子模块通过左边的“逻辑模块”中找到合适的逻辑语句拼接起来。如下图，想要实现的功能是：当检测到按键开关被按下，则点亮红色LED灯珠;若按键开关未被按下，则不点亮红色LED灯珠。

第三步：程序的编译烧录

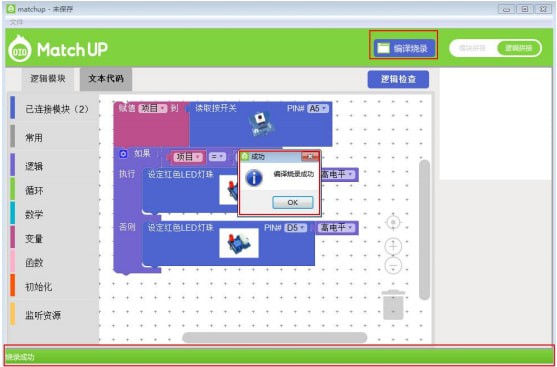

点击“编译烧录”，等待，当下面的进度条快要结束时，joint主控板上会有红色灯闪烁，闪烁结束，软件界面上会显示“编译烧录成功”。

三、Matchup问题检查步骤

若“编译烧录”失败，需要先排查是否正确连接串口，是否正确连接上硬件，在使用joint主控时，是否有上电。其次判断是否是其他问题。

若在安装驱动时出现问题，可以尝试关闭电脑的安全卫士软件重新安装。

具体的步骤如下：

第一步：Matchup主页面上的com口是否选择正确?

1、连接上主控

注意：使用joint主控时，需要按一下按键，才会上电，此时主控板上会有红色LED灯闪烁。

2、打开设备管理器

单击“我的电脑”/“计算机”鼠标右键，点击端口

查看串口号是否与软件上的串口号一致

第二步：驱动是否成功安装?

1、打开电脑的“设备管理器”

2、查看驱动是否安装成功

若驱动未安装成功，电脑识别不了该端口设备，将会给该端口设备标记一个黄色的感叹号。

3、安装驱动

安装步骤可参照“Matchup安装及使用方法”。

第三步：USB线是否有问题?

检查硬件电路的连接是否有问题，比如，接口松动。更换USB线，或者更换USB接口。

第四步：MatchUp的安装路径

把Matchup软件安装包放到桌面后再打开试试;

第五步：排除杀毒软件的影响

把电脑的杀毒软件（例如：360、电脑管家等）关闭后再打开试试;

第六步：主板上的电源电压是否一致

检查BaseShield板子上的电源拨动开关跟Seeeduino板子上的电压拨动开关是否一致，一般都拨动到5v;

第七步：更换主控

更换另一个主控（最好是已经确认没问题的主控）试下。

Match up(图形化编程软件)其他问题：

1.若打开软件，显示不正常，例如显示白屏（或者无任何显示）。可能是显卡太旧，更换电脑试试;

2.若烧录失败，且已经排除了上列问题。用鼠标在软件界面下方缓慢移动，当鼠标箭头变成如下图所示样子

拉起状态信息界面，如果错误信息如下图：

解决方法是：

打开压缩文件“patch-matchup”

将该目录下的三个文件覆盖掉matchUp软件安装目录下的文件夹“scripts”里的文件（例如路径：C:\Users\Administrator\Desktop\matchup2.02\tools\arduino-matchup\scripts）。

3、如果出现下面问题，重新“刷新”一下页面即可;通过点击右上角切换开关，切换一次即可，比如先点击切换到模块拼接，然后继续点击切换到逻辑拼接;
